Super Miniature MB

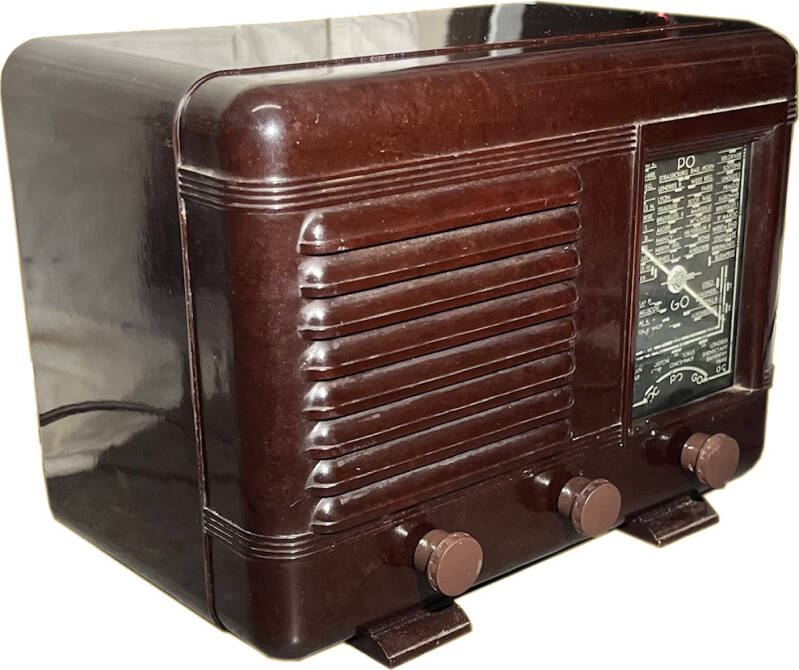

La marque parisienne « Comptoir MB Radiophonique », fabrique le « Super Miniature MB » en 1947. Le poste possède 4 lampes de type "transcontinental". Il reçoit OC, PO et GO, et nécessite le raccordement d’une antenne extérieure. L'alimentation s'effectue sur 110 volts continus ou alternatifs. Les transformateurs MF sont réglés sur 472 kHz. Les commandes sont réduites au minimum : marche/arrêt/volume, syntonisation, commutateur de gammes. Le boitier de petites dimensions est en bakélite. Des boitiers identiques étaient disponibles à la vente pour les amateurs. Ainsi, on retrouve le même type de poste de réalisation artisanale, mais avec des tubes et schémas différents.
Restauration : Le poste est incomplet. Il manque le carton arrière, la lampe cadran et son support, la lampe redresseuse (CY2), le cordon secteur. L’examen visuel révèle d’autres problèmes. Sont présentes deux lampes de type ECH3 ce qui n’est pas cohérent. La membrane du haut-parleur est entièrement décollée. Un des réglages d’un transfo MF est cassé. Les condensateurs de découplage ont une valeur de 20 nF ce qui paraît faible.
La première chose effectuée est le relevé du schéma. Les condensateurs chimiques et condensateurs papiers sont remplacés Des 50nF montés à la place des 20nF pour le découplage. Bloc d’accord et CV sont nettoyés dans un bain d’ultrason et les transfos MF dépoussiérés. La lampe CBL6 (finale BF) a le filament coupé. Une des deux résistances chutrice de la chaîne filament est HS. La deuxième ECH3 remplacé par une ECF1. La première mise sous tension est peu concluante. La partie BF n’émet qu’un très faible ronflement lors du contrôle et rien en injectant un signal HF. Le poste est très long à chauffer. En cause, les filaments qui sont sous-alimentés. La suppression d’une résistance chutrice de 125 Ω en série avec celle de 225 Ω rectifie ce problème. Le réglage des MF et du bloc d’accord finalise la remise en état.
Le poste a été partiellement démonté pour nettoyage et retouche de peinture du châssis.

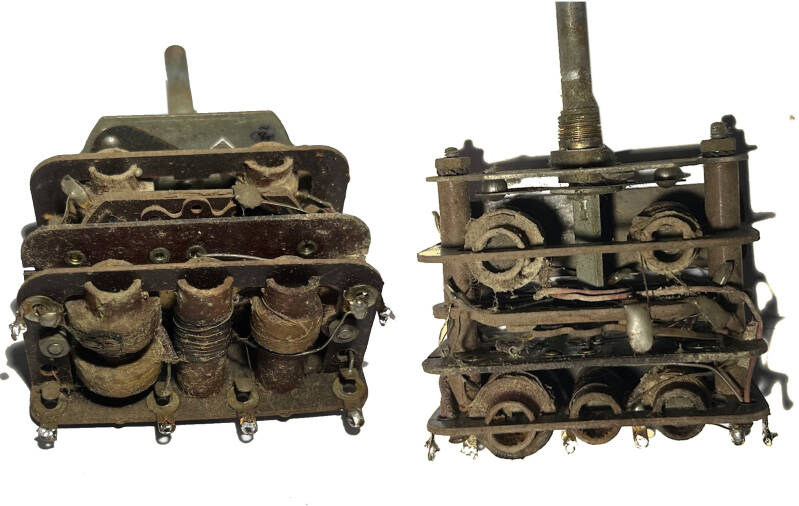

Le bloc d'accord avant nettoyage.
La membrane du HP doit être recollée.
Il reste peu de place entre chaque éléments.
Le carton arrière n'est pas celui d'origine.

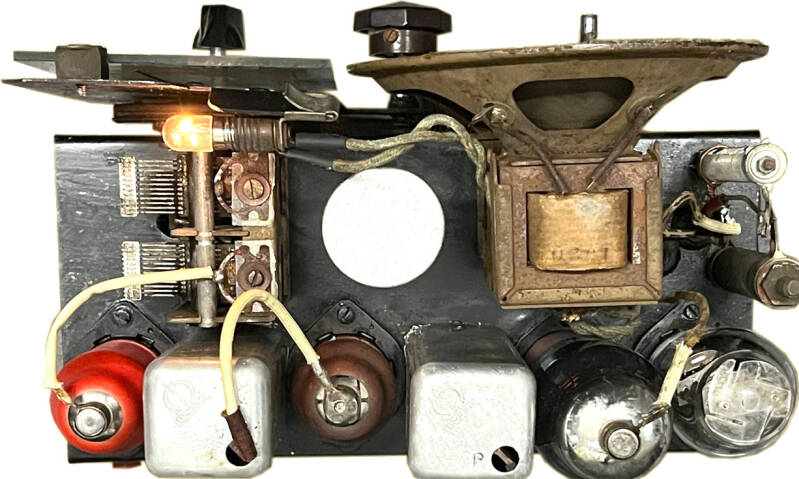

Notez que la lampe de cadran insérée dans la ligne négative de la HT et fixe la tension négative de polarisation. Tant que le poste n’est pas chaud, celle-ci reste éteinte.
