STARLETT 32

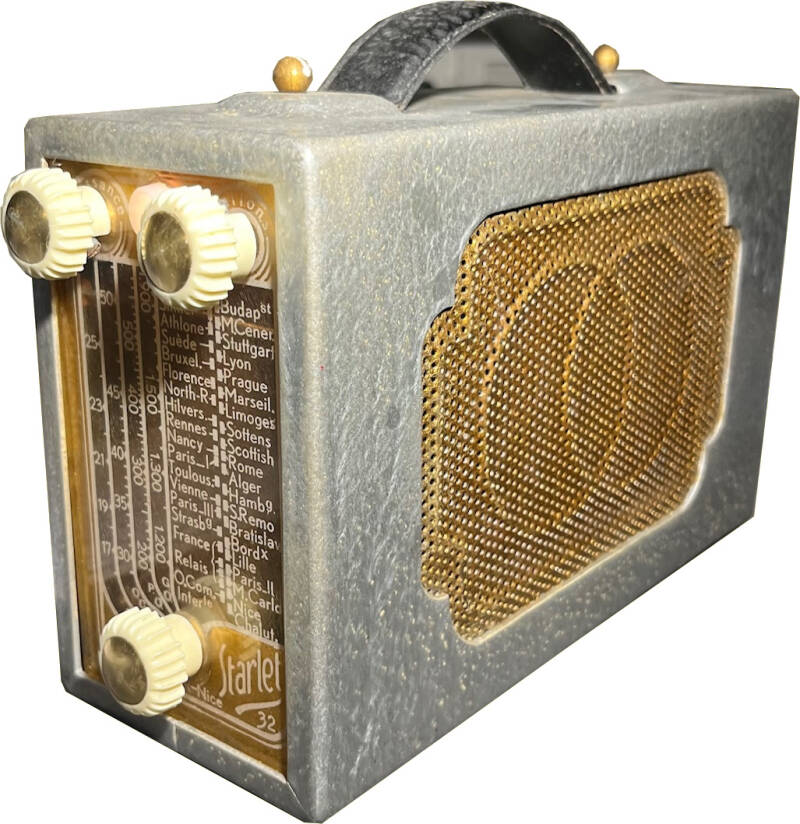

Le « Statlett 32 » de la marque Radio Star est commercialisé en 1949. Il s’agit d’un poste miniature, tous courants, conçu autour de cinq lampes de la série Rimlock : UCH42, UF41, UBC41, UL41, UY41. Il comprend quatre gammes d’ondes : GO, PO, 2x OC. Ses dimensions réduites (8 x 14 x 21 cm), imposent un câblage extrêmement serré où ne subsiste que peu de place libre. Plusieurs composants sont soudés directement entre eux en se passant de cosses relais. A noter que la prise PU et HP n’est ni plus ni moins qu’un support de lampe octal. Le fabricant proposait en supplément un bouchon pour le raccordement sur secteur 220v, ainsi qu’un convertisseur 6/110v ou 12/110v permettant l’utilisation à bord d’un véhicule. Le raccordement d’une antenne extérieure est indispensable au fonctionnement du poste.

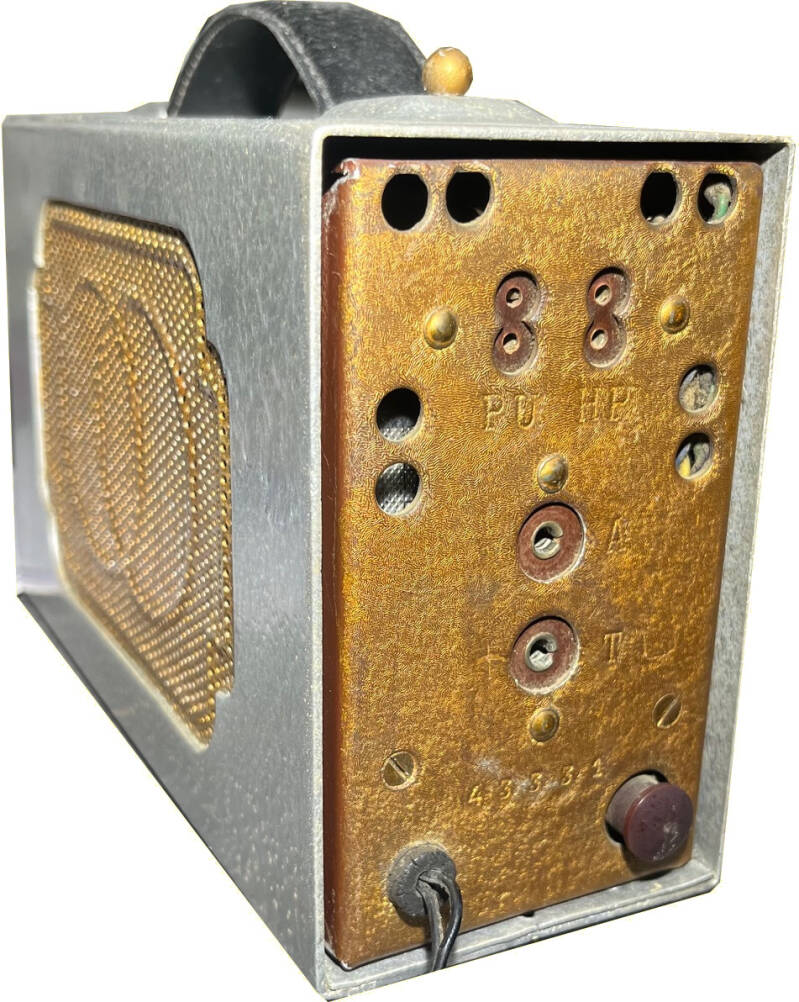

Le réglage de tonalité se situe à l'arrière.

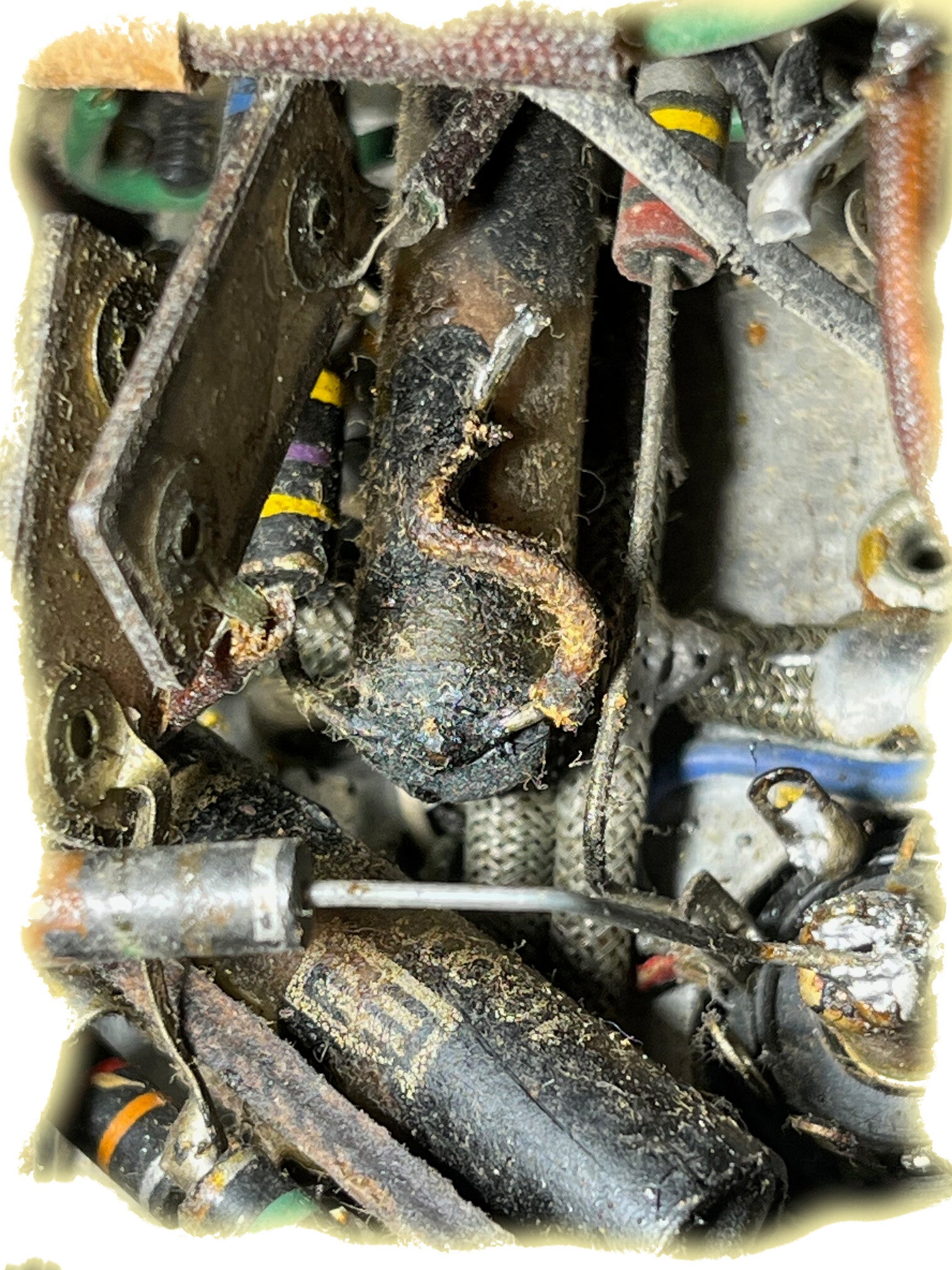

Remarquez la densité du câblage.

Détail du transfo MF.

Le bloc d'accord 4 gammes d'ondes.

Bloc avec ses bobinages OC, PO et GO.
