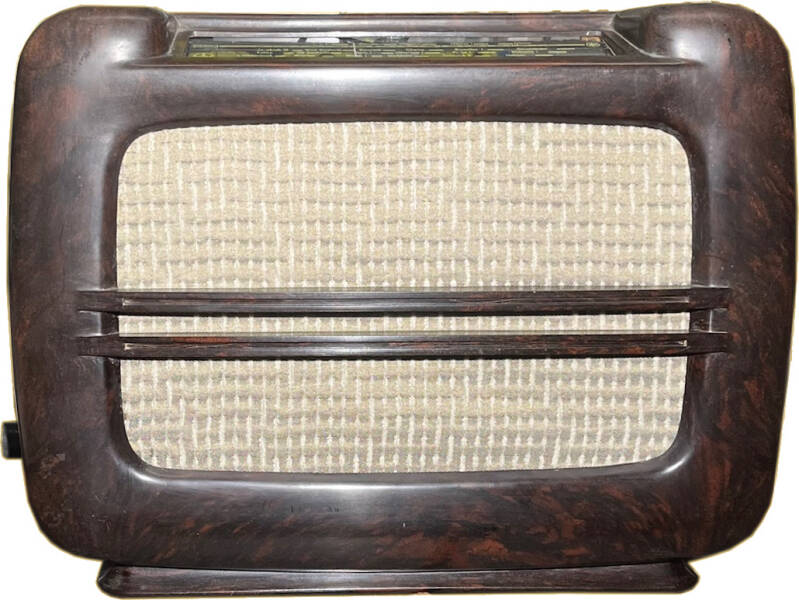

TESLA Pionyr T504UII
Sortie en 1949 en Tchécoslovaquie, le poste « Pionyr T504 UII » de la marque TESLA est un « tout courant » fonctionnant de 120 à 240 volts continus ou alternatifs. Les boutons de commande sont situés sur les cotés droit et gauche du poste. Il reçoit GO, PO et deux gammes d’OC (5,7 à 12 mHz et 12 à 21,7 mHz). Le schéma est conçu autour de 4 lampes : 2x UCH21 – UBL21 – UY1N.
La moyenne fréquence est réglée sur 468 kHz. Le poste dispose d'une prise pick-up activée à partir d'un inverseur situé à l'arrière du poste. Le Haut-parleur d'un diamètre de 16 cm assure une bonne restitution sonore. Le boitier en bakélite mesure 365 x 270 x 160 mm
Après changement du cordon secteur, des condensateurs papier, du potentiomètre de volume et d’un travail mécanique sur le commutateur de gamme, le poste fonctionne correctement. Les condensateurs chimiques de filtrage se sont révélés en bon état et sont donc restés en place. Le tissu usé de la face avant a été remplacé. Notez le câblage de l’ampoule cadran insérée en série dans la ligne d’alimentation, montage très peu utilisé en raison des inconvénients qu'il présente.

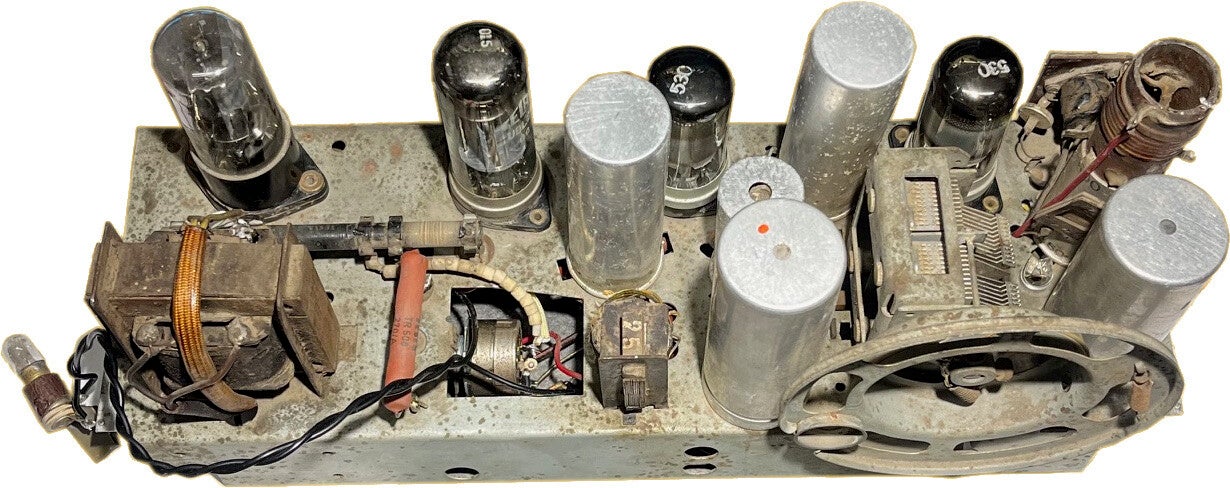

Le châssis avant nettoyage.
Les composants d'origine.
Les condensateurs remplacés.

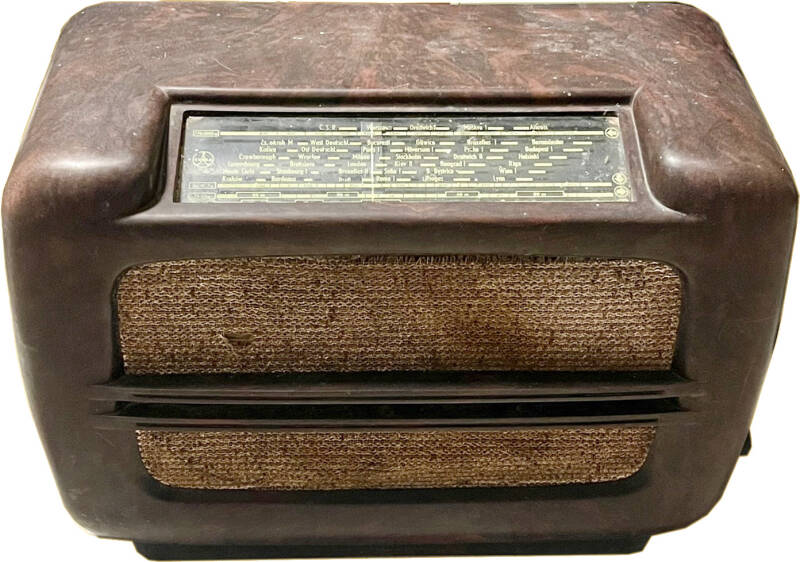

L'ancien tissu.
