ZÉNITH X316W

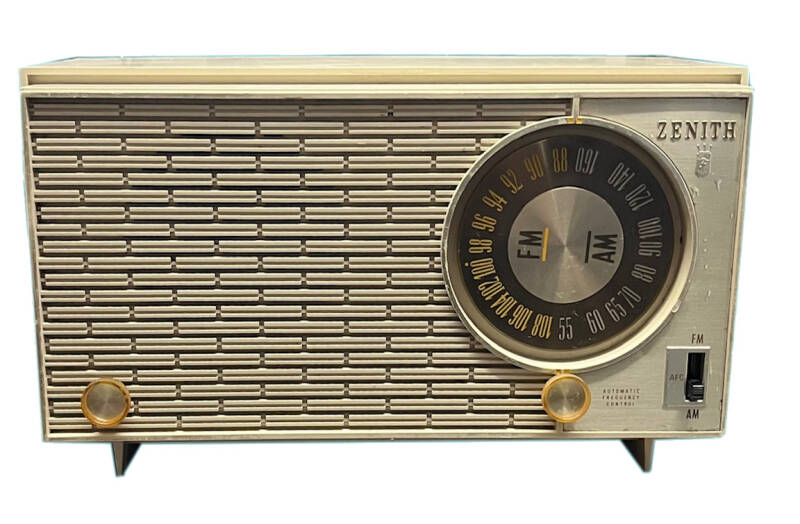

La marque Zénith est créée en 1923 à Chicago. Le récepteur Z316W présenté ici est une construction de 1956. C’est un petit récepteur tous courants fonctionnant sous 120 volts et comprenant 7 lampes : 11AU6, 12BA6, 12BA6, 12BE6, 12DT8, 14GT8, 35C5. Il reçoit d’une part la FM de 87,5 à 108 mHz (uniquement jusqu’à 100 mHz en France à la même époque), et d’autre part l’AM qui correspond aux petites ondes (PO). Les grandes ondes (GO) ne sont utilisées qu’en Europe. Les indications du cadran affichent 55 à 160. Ce sont des dixièmes de kHz, soit une réception des fréquences de 550 à 1600 kHz. La puissance BF est relativement faible et ne dépasse guère 1W que restitue un haut-parleur de petites dimensions.

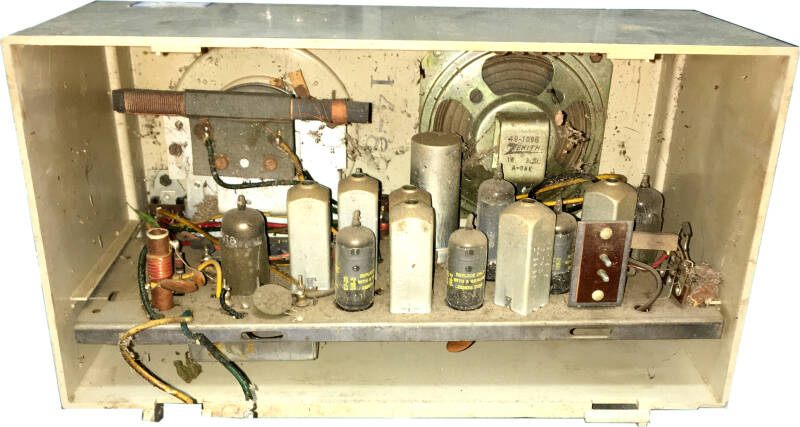

Aucun condensateur n’a du être changé sur ce poste. Seuls quelques faux contacts au niveau des supports de lampes et le déréglage d’un transformateur MF empêchaient un fonctionnement correct. Le poste a légèrement été transformé pour l’alimenter directement sous 230 volts : une diode se charge de diviser par deux la puissance délivrée aux filaments qui sont montés en série. Une résistance de 750Ω en série dans le circuit haute tension ramène cette dernière à la valeur conforme au schéma, soit 120 volts. Le poste étant entièrement isolé dans un boitier plastique, il n’y a pas aucun risque d’électrisation.
Notez que la majorité des condensateurs sont des disques céramiques. Ils ont l’avantage, outre leur petite taille, de bien vieillir.
La résistance bobinée n'est pas d'origine. Insérée dans en série dans le circuit HT, elle permet le raccordement du poste sous 230 volts.
Transfo MF 455 kHz.
Les lampes et le HP sont estampillés « Zénith ».
Schéma approchant
